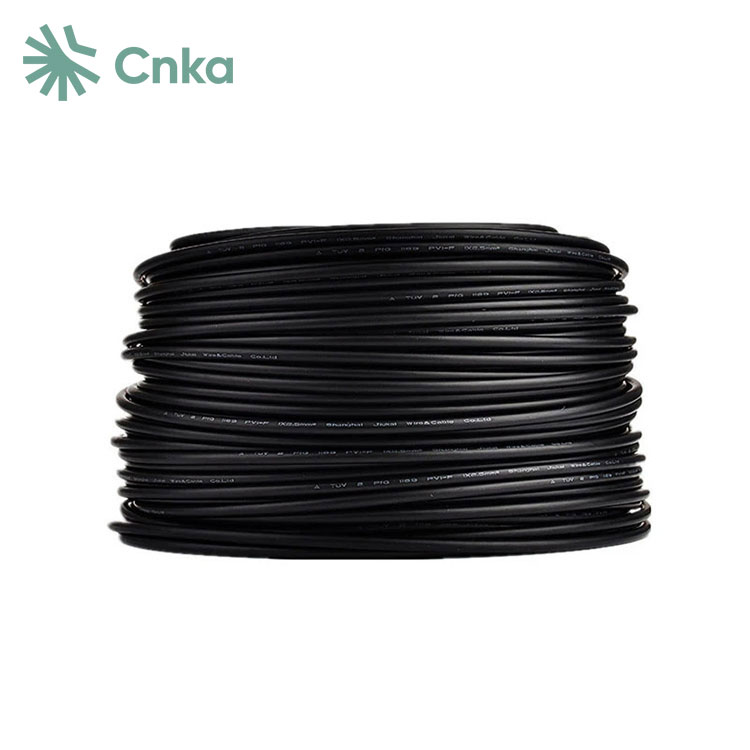

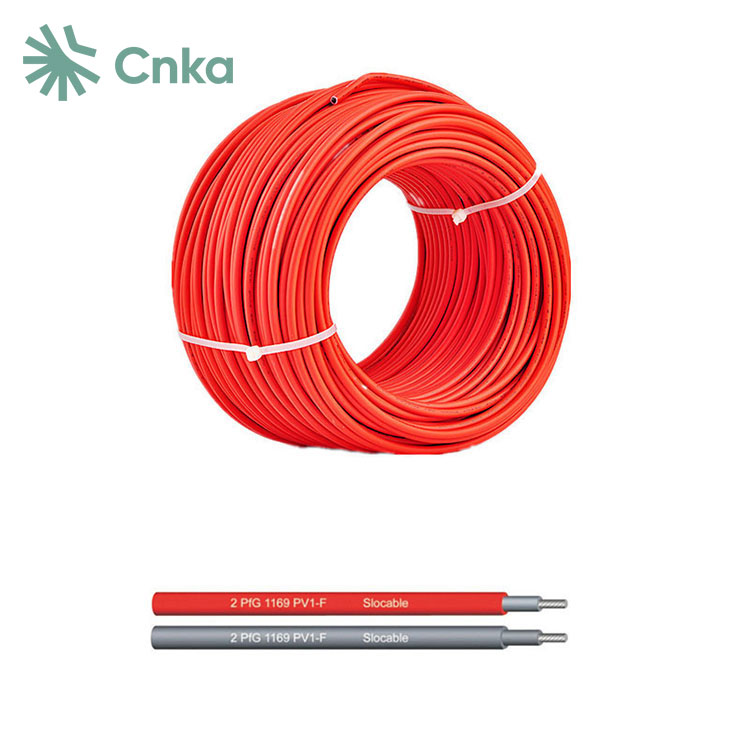

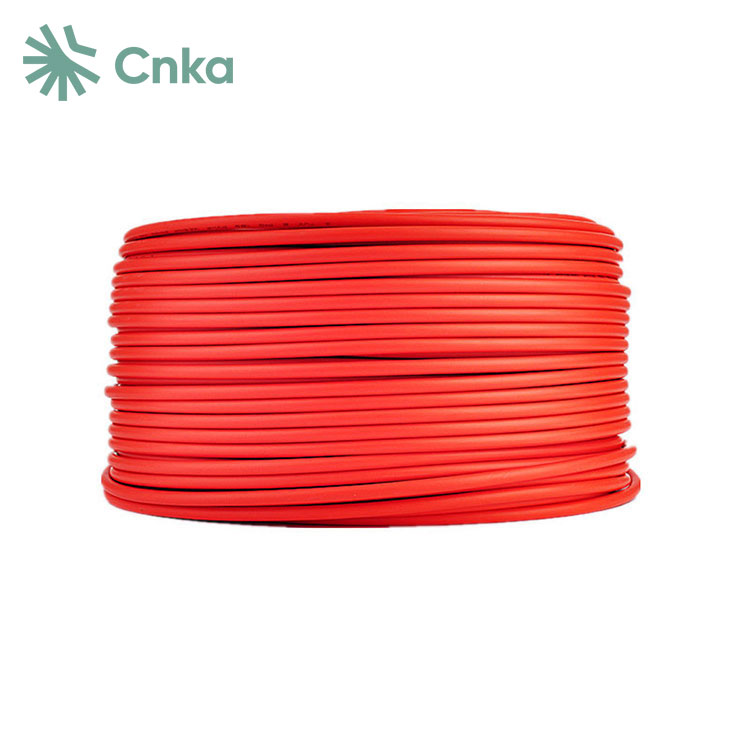

Kabel surya DC 6 mm buatan pabrik CNKA, dibuat dengan bangga di Tiongkok, dirancang untuk sistem AC dan DC. Ini memiliki tegangan pengenal 600/1000/2000 volt dan cocok untuk suhu mulai dari 90°C hingga 150°C di lingkungan kering dan 90°C di lingkungan lembab.
Kabel surya DC 6 mm serbaguna dan dibuat dari bahan seperti kawat untaian aluminium 12AWG-2000kcmil, kawat untaian aluminium berlapis tembaga, atau kawat untaian tembaga 18AWG-2000kcmil dengan konduktor tembaga kaleng. Ini memenuhi berbagai persyaratan dalam industri energi surya, termasuk koneksi ke kotak sambungan modul dan perutean kabel yang diperlukan untuk integrasi Balance of System (BOS) yang seimbang.
|
Jenis |
Persilangan |
Desain untaian |
Diameter konduktor |
Resistensi konduktor |
Diameter luar Kapak B |
Tegangan terukur |
Nilai saat ini |
|
mm² |
Tidak.xφ(mm) |
mm |
ohm/km |
mm |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Kabel |
Kelas 5, kaleng |
|
Bahan Isolasi |
XLPE |
|
Terisolasi Ganda |
|
|
Bebas halogen |
|
|
Ketahanan tinggi terhadap minyak, lemak, oksigen |
|
|
dan ozon |
|
|
Tahan mikroba |
|
|
Tahan UV |
|
|
Ketahanan Aus Dan Abrasi Yang Tinggi |
|
|
Uji Flam Menurut |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Radius Bending Terkecil yang Diijinkan |
5XD |
|
Kisaran Suhu |
-40℃~+90℃ |
|

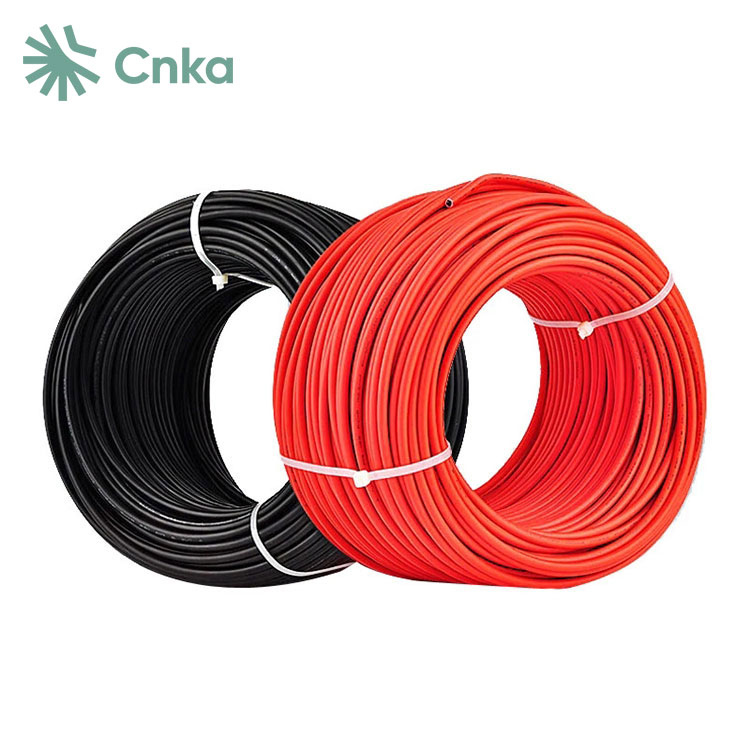

Warna |
Hitam/merah |
1. Dinilai untuk tegangan kerja maksimum 600V (UL PV).
2. Beroperasi dalam kisaran suhu terukur -40°C hingga 90°C.
3. Mematuhi persyaratan RoHS untuk keamanan lingkungan.
4. Performa tahan api memenuhi standar VW-1.
5. Kompatibel dengan ukuran kabel mulai dari 12AWG hingga 2000AWG.
Q: Apa perbedaan antara kabel PV dan kabel biasa?
J: Berbeda dengan kabel DC standar yang biasanya menggunakan isolasi PVC, kabel PV diisolasi dengan XLPE (cross-linked polietilen), yang menawarkan ketahanan unggul terhadap sinar matahari, kondisi cuaca, dan suhu ekstrem. Selain itu, kabel PV dikenal karena umurnya yang lebih panjang dibandingkan kabel DC biasa, yang umumnya bertahan antara lima hingga delapan tahun jika dirawat dengan baik.
T: Apakah kabel PV dapat dikubur?
J: Kabel PV cocok untuk aplikasi penguburan langsung dan dapat menahan suhu pengoperasian konduktor hingga 90°C baik di lingkungan basah maupun kering.
T: Bagaimana cara memilih pemutus arus DC?
J: Saat memilih pemutus sirkuit DC (MCB), penting untuk mencocokkan nilai arus pemutus dengan total kapasitas arus sirkuit. Pastikan nilai MCB tidak melebihi daya dukung kabel yang dilindungi untuk menjaga keamanan dan efisiensi.
