Perbedaan antara pemutus sirkuit DC dan AC
Pemutus sirkuit yang dirancang untuk sistem arus searah (DC) dan arus bolak -balik (AC) berbeda secara signifikan karena perilaku listrik yang unik dari setiap jenis saat ini. Di bawah ini adalah perbandingan terperinci:
1. Tantangan Perilaku & Busur Kepunahan Saat Ini
Karakteristik saat ini AC:
Arah alternatif secara berkala (50Hz atau 60Hz).
Secara alami melintasi nol 100-120 kali per detik, membuat gangguan busur lebih mudah.
Pemutus standar bergantung pada crossing nol ini untuk memadamkan busur secara efisien.
Karakteristik DC saat ini: mengalir dalam satu arah secara terus menerus tanpa nol-crossings.
Arcing lebih gigih dan lebih sulit untuk padam, membutuhkan mekanisme penekanan yang lebih kuat.
Desain khusus (mis., Ledakan magnetik, peluncuran busur, atau udara paksa) diperlukan untuk memecahkan arus.
2. Tegangan & Peringkat Arus

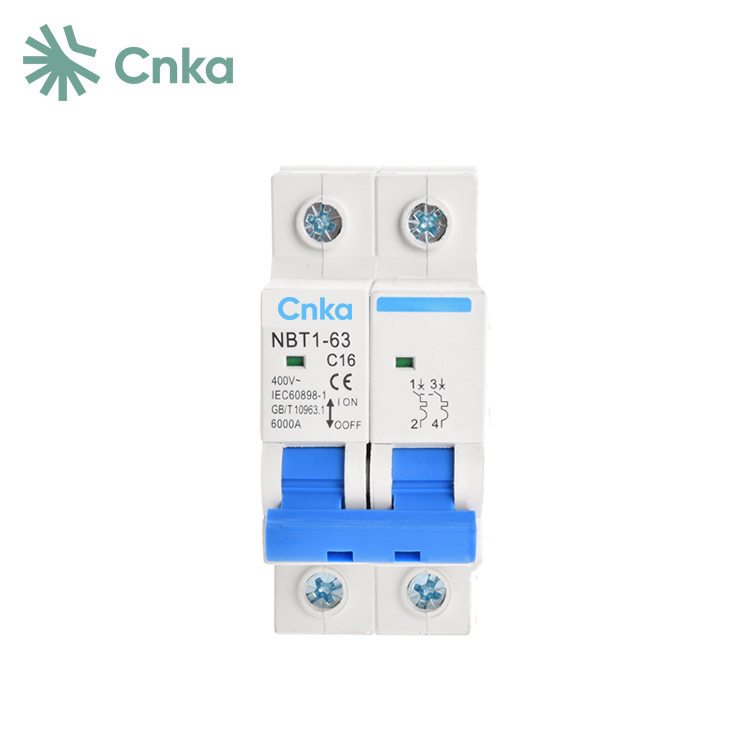

AC Breakers:
Biasanya dinilai untuk tegangan RMS (mis., 120V, 240V, 480V).
Umum dalam distribusi tenaga rumah tangga, komersial, dan industri.
Kapasitas pemecahan biasanya berkisar dari beberapa amp hingga beberapa ratus amp.

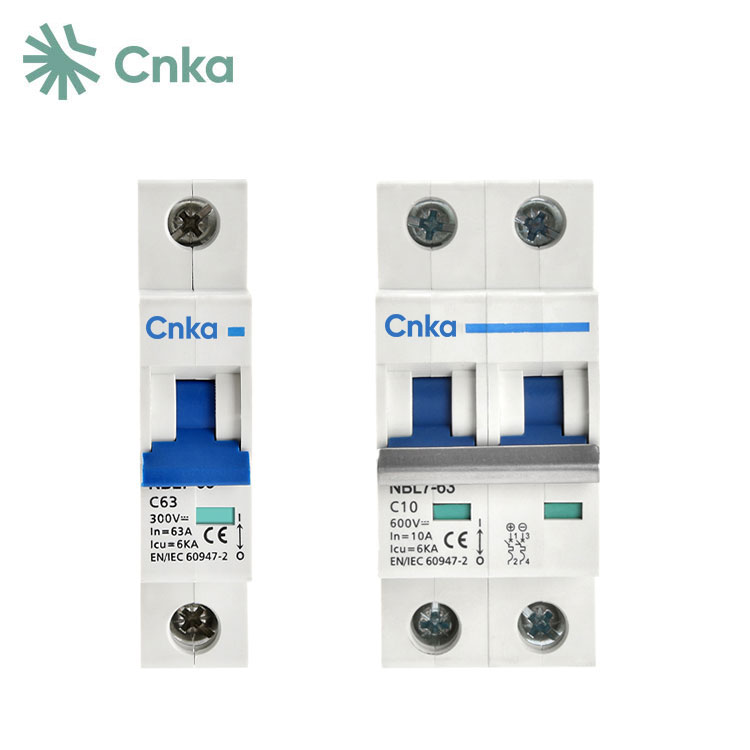

DC Breakers:
Dinilai untuk tegangan DC konstan (mis., 12V, 24V, 48V, hingga 1000V dalam beberapa kasus).
Digunakan dalam sistem tenaga surya, bank baterai, kendaraan listrik, dan telekomunikasi.
Seringkali membutuhkan kapasitas interupsi yang lebih tinggi (kisaran KA) karena lengkung yang berkelanjutan.
3. Desain & Konstruksi Internal
AC Breakers:
Gunakan penindasan busur yang lebih sederhana (mis., Ledakan udara, mekanisme perjalanan termal-magnetik).
Jenis Umum: MCB (Pemutus Sirkuit Miniatur), MCCB (cetak case), ACB (pemutus sirkuit udara).
DC Breakers:
Dibangun dengan kontak yang diperkuat & peluncuran busur canggih untuk menangani busur yang berkepanjangan.
Beberapa peka-polaritas (harus ditransfer dengan benar).
Pemutus DC dua arah digunakan dalam sistem seperti panel surya di mana arus dapat berbalik.
4. Aplikasi & Pertimbangan Keselamatan
AC Breakers:
Ditemukan di kabel rumah, mesin industri, dan jaringan listrik.
Tidak cocok untuk sirkuit DC - menggunakannya dapat menyebabkan kegagalan untuk tersandung atau melengkung berbahaya.
DC Breakers:
Penting untuk sistem energi terbarukan, pengisian EV, dan microgrid DC.
Beberapa pemutus hibrida bekerja untuk AC/DC, tetapi sebagian besar khusus aplikasi.
Bisakah mereka ditukar?
Jangan pernah menggunakan AC Breaker untuk DC kecuali secara eksplisit dinilai untuk keduanya.
Pemecah DC dapat bekerja untuk AC tetapi tidak dioptimalkan untuk itu.
Kesimpulan
Perbedaan inti berasal dari metode kepunahan busur, tegangan/penanganan arus, dan konstruksi. Pemutus DC dibangun lebih keras untuk mengelola arus kontinu, sementara pemutus AC memanfaatkan crossing nol untuk gangguan yang lebih mudah. Selalu pilih jenis yang benar untuk keamanan dan keandalan.
