Abstrak: A Kotak Penggabung PVmemainkan peran penting dalam sistem tenaga surya dengan menggabungkan beberapa keluaran string fotovoltaik menjadi satu keluaran. Artikel ini menjelaskan cara kerjanya, mengapa hal ini penting, dan cara mengatasi tantangan umum seperti risiko keselamatan, kompleksitas pemeliharaan, dan inefisiensi sistem. Struktur terperinci, parameter teknis, dan panduan pemilihan praktis disediakan untuk membantu pengambil keputusan mengoptimalkan instalasi tenaga surya.
Dalam sistem fotovoltaik modern, beberapa rangkaian panel surya menghasilkan listrik arus searah (DC). Mengelola keluaran ini secara efisien sangat penting untuk kinerja dan keselamatan sistem. Kotak Penggabung PV berfungsi sebagai unit terpusat yang mengumpulkan dan menggabungkan keluaran beberapa string menjadi satu keluaran DC.
Tanpa perangkat ini, pengkabelan sistem menjadi rumit, meningkatkan risiko kesalahan, inefisiensi, dan tantangan pemeliharaan. Kotak penggabung yang dirancang dengan baik menyederhanakan arsitektur sistem dan meningkatkan keandalan.
Kotak Penggabung PV beroperasi dengan menggabungkan input DC dari beberapa string fotovoltaik. Setiap string dihubungkan ke terminal input yang dilengkapi dengan komponen pelindung seperti sekering atau pemutus arus.
Konsolidasi ini mengurangi jumlah kabel yang mengalir ke inverter dan menyederhanakan pemantauan sistem.
Kotak Penggabung PV standar mencakup beberapa komponen penting:
| Komponen | Fungsi |
| Sekering DC | Melindungi setiap string dari arus berlebih |
| Pemutus Arus DC | Memberikan pemutusan dan perlindungan manual |
| Perangkat Perlindungan Surge (SPD) | Melindungi terhadap petir dan lonjakan tegangan |
| busbar | Menggabungkan output listrik dari beberapa input |
| Lampiran | Melindungi komponen internal dari faktor lingkungan |
Model tingkat lanjut juga dapat mencakup modul pemantauan yang menyediakan data kinerja real-time untuk setiap string.
Mengintegrasikan Kotak Penggabung PV ke dalam tata surya memberikan beberapa manfaat operasional dan ekonomi:
Saat mengevaluasi PV Combiner Box, parameter berikut ini penting:
| Parameter | Keterangan |
| Tegangan Masukan Maksimum | Biasanya 600V, 1000V, atau 1500V DC |
| Jumlah String Masukan | Berkisar dari 4 hingga 24 atau lebih |
| Arus Keluaran | Tergantung pada kapasitas sistem |
| Tingkat Perlindungan | IP65 atau lebih tinggi untuk penggunaan di luar ruangan |
| Suhu Operasional | -25°C hingga +60°C atau rentang yang lebih luas |
| Fungsi Pemantauan | Akuisisi data jarak jauh opsional |
1. Sistem Pengkabelan yang Kompleks
Instalasi tenaga surya skala besar sering kali melibatkan lusinan rangkaian, sehingga menyebabkan pemasangan kabel yang rumit. Kotak penggabung mengkonsolidasikan koneksi, mengurangi kesalahan instalasi.
2. Deteksi Kesalahan yang Sulit
Tanpa pemantauan terpusat, mengidentifikasi string yang salah akan memakan waktu. Kotak penggabung modern menyediakan pemantauan tingkat string untuk diagnostik cepat.
3. Risiko Keamanan
Kegagalan arus berlebih, petir, dan isolasi menimbulkan risiko. Perangkat perlindungan terpadu memitigasi bahaya ini secara efektif.
4. Biaya Perawatan yang Tinggi
Sistem yang terdesentralisasi memerlukan lebih banyak tenaga kerja untuk melakukan inspeksi. Kotak penggabung menyederhanakan pemeliharaan dan mengurangi biaya operasional.
Memilih model yang tepat memerlukan pertimbangan yang cermat terhadap persyaratan sistem:

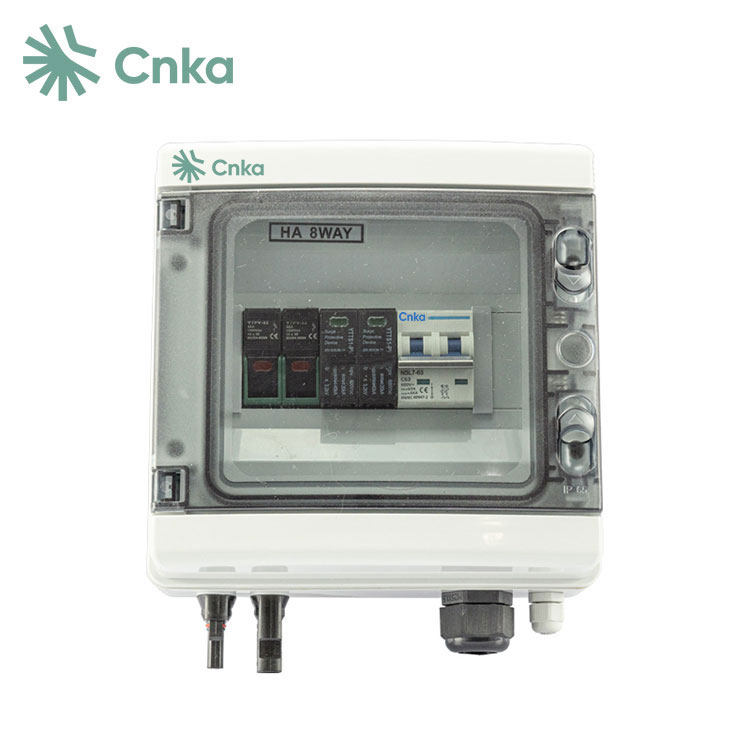

CNKA menyediakan serangkaian solusi PV Combiner Box yang dirancang untuk memenuhi beragam kebutuhan aplikasi, mulai dari instalasi perumahan hingga pembangkit listrik tenaga surya skala besar.
Pemasangan dan pemeliharaan yang tepat memastikan kinerja optimal:
Perawatan rutin membantu memperpanjang umur peralatan dan memastikan pengoperasian yang berkelanjutan.
Q1: Apa fungsi utama Kotak Penggabung PV?
J: Ini menggabungkan beberapa keluaran rangkaian surya menjadi satu keluaran DC sekaligus memberikan perlindungan dan pemantauan.
Q2: Apakah Kotak Penggabung PV diperlukan untuk sistem kecil?
J: Untuk sistem kecil dengan sedikit string, hal ini mungkin tidak diperlukan, namun sangat disarankan untuk meningkatkan keselamatan dan pengorganisasian.
Q3: Seberapa sering kotak penggabung harus dirawat?
J: Inspeksi biasanya disarankan setiap 6 hingga 12 bulan, bergantung pada kondisi lingkungan.
Q4: Dapatkah kotak penggabung meningkatkan efisiensi sistem?
J: Ya, dengan mengoptimalkan aliran arus dan mengurangi kerugian, hal ini berkontribusi terhadap efisiensi sistem secara keseluruhan.
Kotak Penggabung PV adalah komponen mendasar dalam sistem tenaga surya modern, yang menawarkan peningkatan keselamatan, perkabelan yang disederhanakan, dan peningkatan kinerja. Dengan mengatasi tantangan operasional utama, hal ini memungkinkan instalasi tenaga surya yang lebih andal dan terukur.
CNKAberkomitmen untuk memberikan solusi PV Combiner Box berkualitas tinggi yang disesuaikan dengan berbagai kebutuhan proyek. Baik untuk aplikasi perumahan, komersial, atau industri, memilih peralatan yang tepat dapat berdampak signifikan terhadap kinerja sistem dan keandalan jangka panjang.
Ingin mengoptimalkan tata surya Anda dengan PV Combiner Box yang andal?Hubungi kamihari ini untuk mencari solusi profesional dan mendapatkan dukungan ahli yang disesuaikan dengan kebutuhan proyek Anda.
-
